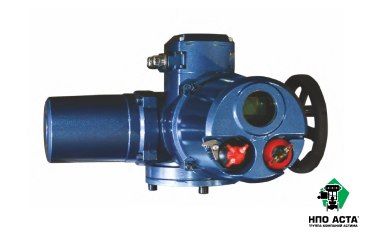

Электрические многооборотные трехпозиционные приводы Аста серии ЭПР-М
Описание
Оставить отзыв
Электрические приводы АСТА серии ЭПР-М предназначены для дистанционного управления запорной и запорно-регулирующей многооборотной арматурой.
Принцип работы привода заключается в передаче электродвигателем крутящего момента на червячный редуктор, который через втулку приводит в движение шток арматуры. Электропривод снабжен блоками концевых и моментных выключателей. Механическое управление осуществляется в том числе при помощи ручного дублера
Особенности конструкции
- Концевые и моментные выключатели
- Панель с ЖК-дисплеем для местного управления
- Ручной дублер
- Защита электродвигателя от перегрева
- Сигнал обратной связи (4-20 мА)
- Аварийная сигнализация
- Алюминиевый корпус
Технические характеристики
| Модель привода ЭПР-М | 100 | 150 | 200 | 300 | 450 | 600 | 900 | 1200 | 1800 | 2500 | 3500 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип управления | Трехпозиционный | ||||||||||
| Напряжение, В | 3х380В АС/1х220В АС | 3х380В АС | |||||||||
| Крутящий момент, Н*м | 100 | 150 | 200 | 300 | 450 | 600 | 900 | 1200 | 1800 | 2500 | 3500 |
| Частота вращения выходного вала, об/мин | 18 | 24 | |||||||||
| Потребляемая мощность, Вт | 250 | 370 | 550 | 750 | 1100 | 1500 | 2200 | 3000 | 4000 | 5500 | 7500 |
| Потребляемая мощность, Вт | 1,3/2,2 | 1,9/3,2 | 2,5/4,1 | 3,1/6,1 | 4,4 | 5,7 | 7,4 | 11,3 | 13,3 | 15,2 | 20,7 |
| Монтажное положение | Любое, кроме приводом вниз | ||||||||||
| Кабельные вводы | 2 х М24 | ||||||||||
| Температура окружающей среды | От -20°С до 60°С/от -45°С до 70°С | ||||||||||
| Степень защиты по ГОСТ 14254-96 | IP67/IP68 | ||||||||||
