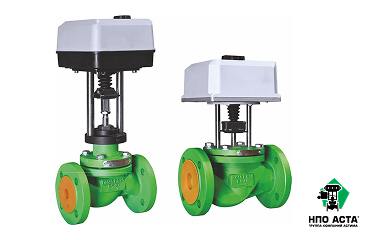

2-х ходовые регулирующие клапаны из высокопрочного чугуна серии Р223 DN15-50
Описание
Оставить отзыв
Спецификация материалов
| 1 | Корпус | Высокопрочный чугун ВЧ40 | |
| 2 | Крышка | Сталь 20 | |
| 3 | Втулка сальника | - | |
| 4 | Букса сальника | - | |
| 5 | Седло | Сталь 20Х13 | |
| 6 | Плунжер | Сталь 20Х13 | |
| 7 | Шток | Сталь 20Х13 | |
| 8 | Болт, шайба | Углеродистая сталь, оцинковка | |
| 9 | Грязесъемник | - | |
| 10 | Направляющая | PTFE/Графит | |
| 11 | Сальник | - | |
| 12 | Уплотнение затвора* | - | |
| 13 | Прокладка | Графлекс | |
Пропускные способности клапана
| DN | Kvs, м | ||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,1 | 0,16 | 0,25 | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 | 6,3 | 10 | 16 | 25 | 40 | 63 | 80 | 125 | 160 | 200 | 250 | 400 | 630 | ||||||
| Ход штока, мм | |||||||||||||||||||||||||||
| 15 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | – | – | – | – | – | – | – | – | – | – | – | – | – | |||||
| 20 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | – | – | – | – | – | – | – | – | – | – | – | – | |||||
| 25 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 20 | – | – | – | – | – | – | – | – | – | – | – | |||||
| 32 | – | – | – | – | – | – | – | – | – | 10 | 20 | 20 | – | – | – | – | – | – | – | – | – | – | |||||
| 40 | – | – | – | – | – | – | – | – | – | – | 20 | 20 | 20 | – | – | – | – | – | – | – | – | – | |||||
| 50 | – | – | – | – | – | – | – | – | – | – | – | 20 | 20 | 20 | – | – | – | – | – | – | – | – | |||||
