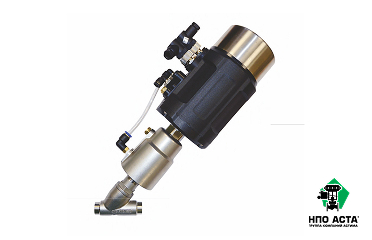

Интеллектуальный позиционер аста серии ЭПП200
Описание
Оставить отзыв
Интеллектуальные позиционеры используются для контроля положения штока клапана и преобразования этой информации в цифровую форму с помощью встроенного микропроцессора обеспечивающим высокую точность позиционирования.
Особенности конструкции
- Местное управление, LCD дисплей
- Модуль сигнала обратной связи
- Автоматическая/ручная калибровка
- Выбор характеристики регулирования в зависимости от типа клапана
- Функция автоматической калибровки входного сигнала
- Функция ограничения диапазона хода клапана
- Установка дополнительно дожатия затвора клапана
- Возможность регулирования расхода управляющей среды
- Протокол обмена данными HART (Profi bus*)
Технические характеристики
| Входной сигнал | 4–20 мА DC | Ход штока | 10-100 мм |
| Минимальный входной сигнал | 3,8 мА | Пропускная способность | Впускной клапан 4,8 Нм3/ч при Рпит=2 бара 8,0 Нм3/ч при Рпит=4 бара 11,2 Нм3/ч при Рпит=6 бар Выпускной клапан 5,9 Нм3/ч при Рпит=2 бара 9,8 Нм3/ч при Рпит=4 бара 13,7 Нм3/ч при Рпит=6 бар |
| Сигнал обратной связи | 4–20 мА DC | ||
| Внутреннее сопротивление | 120 Ом | ||
| Давление питания, Pпит | 1,4–7 бар | ||
| Кабельный ввод | М20х1,5 | ||
| Присоединение сжатого воздуха | G1/4 | ||
| Температура окружающей среды | От -20°C до 70°C От -55°C до 70°C * |
Материал корпуса | Алюминий |
| Линейность | ≤ 1,0% | Версия протокола | HART 7 |
| Гистерезис | ≤ 1,0% | Степень защиты по ГОСТ 14254-2015 | IP66 |
| Потребление воздухав установившемся режиме | ≤0,4 л/мин | Масса | 2,0 кг |
* — по запросу
