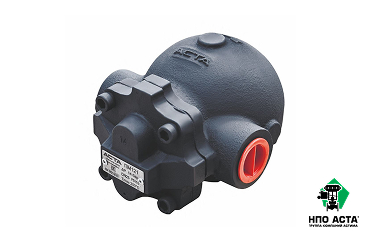

Конденсатоотводчик поплавковый термокон серии ПМ121 и ПМ123 DN15-20
Описание
Оставить отзыв
АСТА ПМ ТЕРМОКОН — механический поплавковый конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.
Принцип действия основан на разности плотности пара и конденсата. При наполнении корпуса конденсатом, полый поплавок всплывает и открывает выпускной клапан. Неконденсируемые газы отводятся через встроенный в верхнюю часть корпуса термостатический воздухоотводчик.
Преимущественно применяется для дренажа паропроводов, теплообменного оборудования, паровых регистров, калориферов, автоклавов, варочных котлов, сушильных цилиндров и др.
Особенности конструкции
- Высокая пропускная способность
- Встроенный термостатический воздухоотводчик
- Широкий диапазон рабочих давлений и температур
- Антикоррозионная обработка внутренней поверхности корпуса
- Непрерывный отвод конденсата
- Возможность смены ориентации потока
- Эрозионный дефлектор
- Возможность ремонта конденсатоотводчика без демонтажа с трубопровода
Опции по запросу
- АСТА КДА — клапан для автоматического удаления конденсата из поплавковой камеры
- АСТА БИК — байпасный игольчатый клапан для выпуска паровых пробок
- АСТА ПВ — клапан для предотвращения образования вакуума
- Различные материалы исполнения корпуса (углеродистая / нержавеющая сталь)
Технические характеристики
| Номинальный диаметр DN | 15-20 |
| Условное давление PN | 25 бар |
| Максимальная температура рабочей среды Tmax | До 250 °С |
| Рабочая среда | Водяной пар |
| Расположение на трубопроводе Г |
Горизонтально (Справа налево (R-L) Вертикально (Сверху вниз) Горизонтально (Слева направо (L-R) |
| Тип присоединения |
ПМ121 — Внутренняя резьба G ПМ123 — Фланцевый по ГОСТ 33259-2015 |
Ограничение применений
| Давление рабочей среды | Максимальная температура рабочей среды |
|---|---|
| 19,0 бар | 250 °С |
| 20,8 бар | 200 °С |
| 22,0 бар | 150 °С |
| 23,2 бар | 100 °С |
