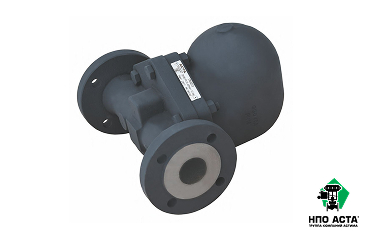

Конденсатоотводчик поплавковый термокон серии ПМ221 и ПМ223 DN50
Описание
Оставить отзыв
АСТА ПМ ТЕРМОКОН — механический поплавковый конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.
Принцип действия основан на разности плотности пара и конденсата. При наполнении корпуса конденсатом, полый поплавок всплывает и открывает выпускной клапан. Неконденсируемые газы отводятся через встроенный в верхнюю часть корпуса термостатический воздухоотводчик.
Преимущественно применяется для дренажа паропроводов, теплообменного оборудования, паровых регистров, калориферов, автоклавов, варочных котлов, сушильных цилиндров и др.
Особенности конструкции
- Высокая пропускная способность
- Встроенный воздухоотводчик
- Широкий диапазон рабочих давлений и температур
- Непрерывный отвод конденсата
Опции по запросу
- АСТА КДА — клапан для автоматического удаления конденсата из поплавковой камеры
- АСТА БИК — байпасный игольчатый клапан для выпуска паровых пробок
Технические характеристики
| Номинальный диаметр DN | 50 |
| Условное давление PN | 16 бар |
| Максимальная температура рабочей среды Tmax | До 250 °С |
| Рабочая среда | Водяной пар |
| Расположение на трубопроводе | Горизонтально |
| Направление потока | Справа налево (R-L) |
| Тип присоединения | ПМ221 — Внутренняя резьба G ПМ223 — Фланцевый по ГОСТ 33259-2015 |
Ограничение применений
| Давление рабочей среды | Максимальная температура рабочей среды |
|---|---|
| 13,9 бар | 250 °С |
| 14,7 бар | 200 °С |
| 15,5 бар | 150 °С |
| 16 бар | 120 °С |
