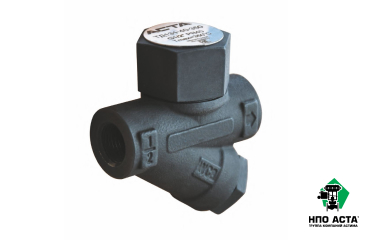

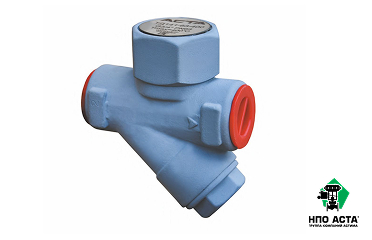

ТД ТЕРМОКОН — термодинамический конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.

Принцип действия основан на разнице скоростей пара и конденсата. Холодный конденсат поднимает диск и отводится через выпускные каналы. При увеличении температуры конденсата образуется пар вторичного вскипания, вследствие чего скорость потока под диском возрастает и он прижимается к седлу. Цикл повторяется при конденсации пара над диском.

Преимущественно применяется для дренажа паропроводов, пароспутников, паровых прессов, вулканизаторов и др.

Особенности конструкции

• Компактные размеры
• Широкий диапазон рабочих давлений и температур
• Циклический отвод конденсата
• Устойчив к гидроударам и замерзанию
• Встроенный фильтр

Технические характеристики

Ограничение применений
