Кран шаровой Аста серии КШ654
Описание
Оставить отзыв

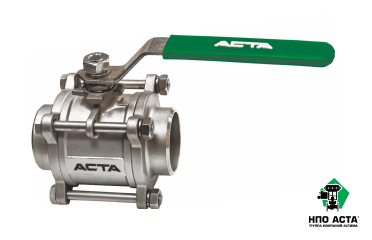

АСТА КШ654 — полнопроходный 3-х составной шаровой кран, представляет собой запорную трубопроводную арматуру, предназначенная для перекрытия потока среды в трубопроводах систем водоснабжения, теплоснабжения, пароконденсатных и других системах.
Особенности конструкции
- Мягкое уплотнение седла PTFE
- Ремонтопригодная конструкция крана
- Ограничитель хода
Технические характеристики
| Номинальный диаметр DN | 8 – 100 |
| Условное давление PN | 40 бар |
| Температура рабочей среды | От –60 °С до 200 °С |
| Рабочая среда | Вода, пар (до 180 °С), воздух и другие среды, совместимые с материалами конструкции крана |
| Класс герметичности | «А» по ГОСТ 9544-2015 |
| Тип присоединения | Под приварку |

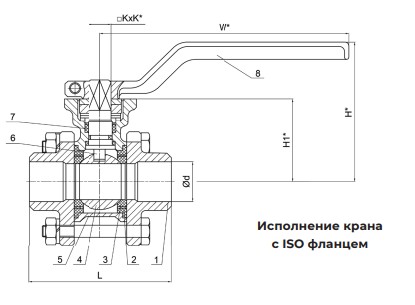

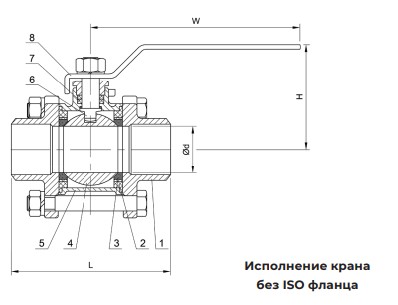

Спецификация материалов
| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус | Нержавеющая сталь SS316 |
| 2 | Седло | PTFE |
| 3 | Прокладка | PTFE |
| 4 | Шар | Нержавеющая сталь SS316 |
| 5 | Фиксатор | Нержавеющая сталь SS316 |
| 6 | Шток Нержавеющая | сталь SS316 |
| 7 | Уплотнения штока | PTFE |
| 8 | Рукоятка | Нержавеющая сталь + PVC |
Массогабаритные и расходные характеристики
| DN | L, мм | H, мм | H*, мм | H1*, мм | W, мм | W*, мм | ød, мм | Kvs, м3/ч | KxK*, мм | Крутящий момент*, Н*м |
ISO5211/ 5210 | Масса, кг | Масса*, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 63 | 52 | 75 | 43 | 95 | 140 | 9х9 | 7,0 | 8 | 11,3 | F03/F04 | 0,4 | 0,5 |
| 10 | 63 | 52 | 75 | 43 | 95 | 140 | 9х9 | 7,0 | 10 | 13,2 | F03/F04 | 0,4 | 0,5 |
| 15 | 68 | 55 | 75 | 43 | 105 | 140 | 9х9 | 7,0 | 15 | 18,9 | F03/F04 | 0,5 | 0,6 |
| 20 | 74 | 59 | 79 | 47 | 128 | 140 | 9х9 | 7,0 | 20 | 47,1 | F03/F04 | 0,8 | 0,8 |
| 25 | 84 | 66 | 92 | 57 | 146 | 170 | 11х11 | 11,0 | 25 | 66,0 | F04/F05 | 1,0 | 1,0 |
| 32 | 95 | 71 | 98 | 63 | 146 | 170 | 11х11 | 17,6 | 32 | 87,6 | F04/F05 | 1,9 | 1,9 |
| 40 | 108 | 82 | 110 | 72 | 162 | 200 | 14х14 | 38,5 | 38 | 150,8 | F05/F07 | 2,0 | 2,0 |
| 50 | 124 | 90 | 118 | 80 | 192 | 200 | 14х14 | 55,0 | 50 | 207,4 | F05/F07 | 3,1 | 3,1 |
| 65 | 185 | 122 | 142 | 98 | 220 | 300 | 17х17 | 66,0 | 65 | 584,4 | F07/F10 | 5,3 | 5,3 |
| 80 | 205 | 135 | 154 | 110 | 250 | 300 | 17х17 | 71,5 | 80 | 678,6 | F07/F10 | 7,9 | 7,9 |
| 100 | 254 | 156 | 176 | 132 | 300 | 300 | 17х17 | 176,0 | 100 | 1545,0 | F07/F10 | 14,8 | 14,8 |
