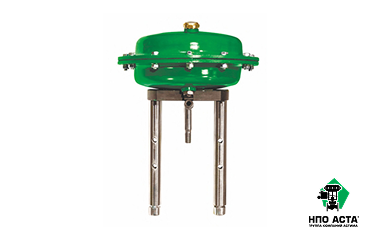

АСТА ППМ — пневматический линейный при-вод, предназначен для дистанционного управ-ления регулирующими и запорными седельны-ми клапанами серии Р.

Принцип действия основан на уравновешива-нии силы упругой деформации пружин и уси-лия, создаваемого давлением управляющей среды (сжатого воздуха) внутри мембранных камер привода.

Изменение управляющего давления приводит к открытию/закрытию затвора клапана.

Особенности конструкции

• Широкий диапазон создаваемых усилий пневмопривода обеспечивает управление клапанами малых и больших ди-аметров
• Конструкция позволяет изменить принцип действия привода (прямой или обратный) в зависимости от функции безопасно-сти клапана (НО или НЗ)
• Перенастройка рабочего диапазона пружин за счет кор-ректировки их количества
• Стойки привода выполнены со спецплощадкой для уста-новки пневмообвязки

Опции по запросу

• Электропневматический/пневматический позиционер для управления подачи сжатого воздуха
• Концевые выключатели в целях индикации положения ар-матуры (открыто/закрыто)
• Фильтр-редуктор для контроля давления и фильтрации управляющей среды
• Соленоидный клапан для управления подачей сжатого воздуха
• Верхний ручной дублер для управления арматурой в слу-чае отсутствия управляющей среды или при возникнове-нии аварийных ситуаций

Технические характеристики

Спецификация материалов

Массогабаритные характеристики
