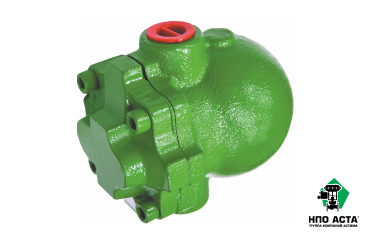

Воздухоотводчик поплавковый серии ОВП123
Описание
Оставить отзыв
АСТА ОВП — механический поплавковый воздухоотводчик, предназначенный для эффективного отвода воздуха из жидкостных систем.
Принцип действия основан на разности плотности воздуха и воды. При наполнении корпуса воздухом, полый поплавок опускается на дно корпуса и открывает выпускной клапан для отвода воздуха, а при наполнении водой – закрывает, тем самым предотвращает потерю рабочей среды из системы.
Преимущественно применяется для воздухоотвода систем ГВС, ХВС, теплоснабжения и др.
Преимущества
- Высокая пропускная способность
- Широкий диапазон рабочих давлений и температур
- Непрерывный отвод воздуха
Технические характеристики
| Номинальный диаметр DN | 15–25 |
| Условное давление PN | 16 бар |
| Максимальная температура рабочей среды Tmax | До 300 °С |
| Рабочая среда | Жидкие невязкие среды совместимые с материалами конструкции воздухоотводчика |
| Расположение на трубопроводе | Вертикально |
| Направление потока | Снизу вверх |
| Тип присоединения | ОВП123 — Фланцевый по ГОСТ 33259-2015 |
Массогабаритные характеристики
| DN | ОВП123 (Фланец) | |||
|---|---|---|---|---|
| L | H | A | Масса, кг | |
| 20 (¾") | 150 | 150 | 117 | 4,5 |
| 20 (¾”) | 4,5 | |||
| 25 (1”) | 160 | 170 | 138 | 6,0 |
