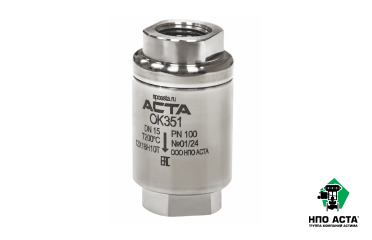

Клапан обратный пружинный дисковый Аста серии ОК351
Описание
Оставить отзыв
Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для автоматического предотвращения обратного потока рабочей среды. Преимущественно применяется в обвязках насосного и котельного оборудования, узлах отвода конденсата, системах ГВС, ХВС, отопления и т.д.
Особенности конструкции
- Седловое уплотнение PTFE, «металл-металл»
- Ремонтопригодная конструкция
- Направляющая диска для предотвращения его выламывания
- Возможность установки клапана без пружины на вертикальном трубопроводе
Технические характеристики
| Номинальный диаметр DN | 15-25 | |
| Условное давление PN | PTFE | 100 бар |
| M-M | 160 бар | |
| Температура рабочей среды | PTFE | От -60 °C до 200 °C |
| M-M | От -60 °C до 250 °C | |
| Рабочая среда | Вода, пар, воздух, нефтепродукты и другие среды, совместимые с материалами конструкции клапана | |
| Максимальный перепад давления P | PTFE | 25 бар |
| M-M | 100 бар | |
| Давление открытия | 30 – 50 мбар | |
| Класс герметичности | PTFE | «А» по ГОСТ 9544-2015 |
| M-M | «В» по ГОСТ 9544-2015 | |
| Тип присоединения | Внутренняя резьба G | |
Ограничение применений
| Давление рабочей среды | Максимальная температура рабочей среды |
|---|---|
| 66,7 бар | 250 °С |
| 70,9 бар | 200 °С |
| 75,9 бар | 150 °С |
| 81,6 бар | 100 °С |
| 89,8 бар | 50 °С |
