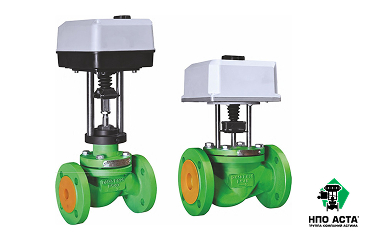

2-х ходовые регулирующие клапаны из высокопрочного чугуна серии Р223 DN65-200
Описание
Оставить отзыв
Спецификация материалов
| Корпус | Высокопрочный чугун ВЧ40 |
| Крышка | Сталь 20 |
| Втулка сальника | Сталь 20Х13 |
| Букса сальника | Сталь 20Х13 |
| Седло | Сталь 20Х13 |
| Плунжер | Сталь 20Х13 |
| Шток | Сталь 20Х13 |
| Болт, шайба | Углеродистая сталь, оцинковка |
| Грязесъемник | EPDM |
| Направляющая | PTFE/Графит |
| Сальник | EPDM + PTFE/Графит |
| Уплотнение затвора* | PTFE/Графит |
| Прокладка | Графлекс |
Пропускные способности клапана
| DN | Kvs, м | ||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,1 | 0,16 | 0,25 | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 | 6,3 | 10 | 16 | 25 | 40 | 63 | 80 | 125 | 160 | 200 | 250 | 400 | 630 | ||||||
| Ход штока, мм | |||||||||||||||||||||||||||
| 65 | – | – | – | – | – | – | – | – | – | – | – | – | 30 | 30 | 30 | – | – | – | – | – | – | – | |||||
| 80 | – | – | – | – | – | – | – | – | – | – | – | – | – | 30 | – | 30 | 30 | – | – | – | – | – | |||||
| 100 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 30 | 30 | 30 | – | – | – | – | |||||
| 125 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 50 | – | 50 | 50 | – | – | |||||
| 150 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 50 | 50 | 50 | – | |||||
| 200 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 75 | 75 | 75 | |||||
