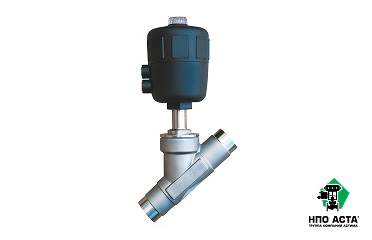

Клапан пневматический Аста серии Р12 (П)
Описание
Оставить отзыв
АСТА Р12 (П) — угловой запорно-регулирующий быстродействующий клапан, управляемый поршневым пневматическим приводом, предназначен для регулирования или перекрытия потока рабочей среды в трубопроводе.
Срабатывание клапана происходит за счёт давления сжатого воздуха, подаваемого в пневмопривод, а возврат в исходное положение — за счет силы упругой деформации пружины, сжимающейся при срабатывании клапана.
Особенности конструкции
- Мягкое уплотнение PTFE обеспечивает полную герметичность по затвору
- Двустороннее направление потока: под или на седло
- Привод из полиамида снижает массу конструкции
- Доступны различные положения безопасности клапана (НО, НЗ, ДД)
- Угловая конструкция корпуса снижает гидравлическое сопротивление
- Конструкция клапана позволяет применять оборудование в ваккумных системах (до 10-2 бар)
- Различные типы присоединения к трубопроводу
- Встроенный индикатор положения
Опции по запросу
- Интеллектуальный электропневматический позиционер ИЭП с возможностью программирования и задания требуемых параметров
- Электропневматический позиционер ЭП с управлением 4…20 мА и получением обратной связи 4…20 мА
- Соленоидный клапан для управления подачей воздуха на привод
- Блок концевых выключателей
Технические характеристики
| Номинальный диаметр, DN | 10–100 мм | Пропускная способность клапана, Kvs | 4,2–125 м3/ч |
| Условное давление, PN | 16 бар | Положение безопасности |
Нормально-закрытое / нормально-открытое* / двойного действия*
|
| Температура рабочей среды, °С | От –40°С до 200°С |
Направление потока рабочей среды
|
Под седло (жидкие и газообразные среды)
|
|
Рабочая среда
|
Вода, пар, воздух, кислоты, щелочи и другие среды, совместимые с материалами конструкции клапана
|
||
|
На седло (газообразные среды)
|
|||
|
Максимальная кинематическая вязкость рабочей среды
|
600 мм2/с
|
Класс герметичности
|
VI по ГОСТ 9544-2015
|
|
Характеристика регулирования
|
Линейная
|
Тип присоединения
|
Фланцевый по ГОСТ 33259-2015, под приварку, резьбовой G, tri-clamp*
|
* по запросу

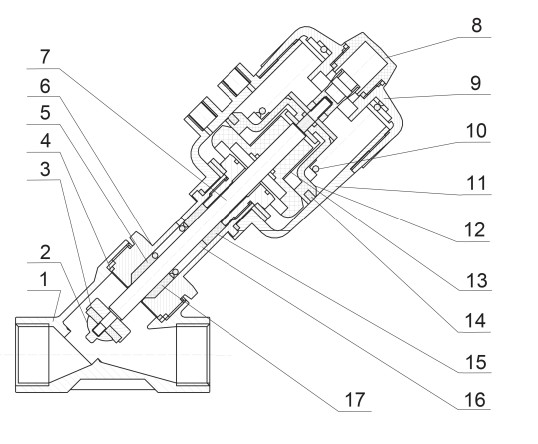

Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Нержавеющая сталь AISI 304/AISI 316* |
| 2 | Плунжер | Нержавеющая сталь AISI 304/AISI 316* |
| 3 | Уплотнение плунжера | PTFE |
| 4 | Уплотнение корпуса | PTFE |
| 5 | V-образное уплотнение | RPTFE |
| 6 | Крышка клапана | Нержавеющая сталь AISI 304/AISI 316* |
| 7 | Шток | Нержавеющая сталь AISI 304/AISI 316* |
| 8 | Крышка индикатора | Полиамид (PA) |
| 9 | Крышка привода | Полиамид (PA) |
| 10 | Пружина | Сталь 65Г |
| 11 | Корпус привода | Полиамид (PA) |
| 12 | Поршень | Полиамид (PA) |
| 13 | Втулка | Полиамид (PA) |
| 14 | Уплотнение поршня | VITON |
| 15 | Уплотнительное кольцо | NBR |
| 16 | Пружина | Сталь 65Г |
| 17 | Уплотнение штока | FPM |
