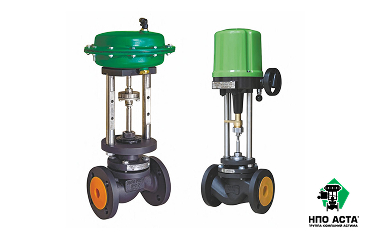

Клапаны регулирующие серия Р123
Описание
Оставить отзыв
| Серия | Р123 | |
|---|---|---|
| Материал корпуса клапана | Высокопрочный чугун | |
| Номинальный диаметр | DN 15 – 200 | |
| Условное давление PN | 25 бар (DN15-80), 16 бар (DN100-200) | |
| Температура рабочей среды | От –30 °C до +220 °C | |
| Рабочая среда | Вода, пар, сжатый воздух, и другие среды, совместимые с материалами конструкции клапана | |
| Характеристики регулирования | Линейная / равнопроцентная / отсечная | |
| Диапазон регулирования | 30:1 | |
| Пропускная способность, Kvs | 0,1 – 630 м3/ч | |
| Компенсация давления | Разгруженный / неразгруженный по давлению | |
| Класс герметичности | PTFE | VI по ГОСТ 9544-2015 |
| М-М | IV по ГОСТ 9544-2015 | |
| Тип присоединения | Фланцевый по ГОСТ 33259-2015 | |
| Тип управления | Электропривод / пневмопривод | |
Пропускные способности Р123, Неразгруженное исполнение
| Kvs, м3/ч | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
DN
|
0,1 | 0,16 | 0,25 | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 | 6,3 | 10 | 16 | 25 | 40 | 63 | 80 | 125 | 160 | 200 | 250 | 400 | 630 |
| Ход штока, мм | ||||||||||||||||||||||
| 15 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | – | – | – | – | – | – | – | – | – | – | – | – | – |
| 20 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | – | – | – | – | – | – | – | – | – | – | – | – |
| 25 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 20 | – | – | – | – | – | – | – | – | – | – | – |
| 32 | – | – | – | – | – | – | – | – | – | 10 | 20 | 20 | – | – | – | – | – | – | – | – | – | – |
| 40 | – | – | – | – | – | – | – | – | – | – | 20 | 20 | 20 | – | – | – | – | – | – | – | – | – |
| 50 | – | – | – | – | – | – | – | – | – | – | – | 20 | 20 | 20 | – | – | – | – | – | – | – | – |
| 65 | – | – | – | – | – | – | – | – | – | – | – | – | 20 | 20 | 30 | – | – | – | – | – | – | – |
| 80 | – | – | – | – | – | – | – | – | – | – | – | – | – | 20 | – | 30 | 30 | – | – | – | – | – |
| 100 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 30 | 30 | 30 | – | – | – | – |
| 125 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 30 | – | 30 | 50 | – | – |
| 150 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 30 | 50 | 50 | – |
| 200 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 50 | 50 | 75 |
Пропускные способности Р123, Разгруженное исполнение
| DN | Kvs, м3/ч | |||||||||||
| 16 | 25 | 40 | 63 | 80 | 125 | 160 | 200 | 250 | 400 | 630 | ||
| Ход штока, мм | ||||||||||||
| 50 | 20 | 20 | 20 | – | – | – | – | – | – | – | – | |
| 65 | – | 30 | 30 | 30 | – | – | – | – | – | – | – | |
| 80 | – | – | 30 | – | 30 | 30 | – | – | – | – | – | |
| 100 | – | – | – | – | 30 | 30 | 30 | – | – | – | – | |
| 125 | – | – | – | – | – | 50 | – | 50 | 50 | – | – | |
| 150 | – | – | – | – | – | – | – | 50 | 50 | 50 | – | |
| 200 | – | – | – | – | – | – | – | – | 75 | 75 | 75 | |
Пропускные способности Р123, Неразгруженное исполнение
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Kvs, м3/ч | 4,8 | 7,5 | 12 | 20 | 30 | 50 | 80 | 135 | 200 | 300 | 480 | 750 |
| Ход, мм | 10 | 10 | 20 | 20 | 20 | 20 | 30 | 30 | 30 | 50 | 50 | 75 |
Пропускные способности Р123, Разгруженное исполнение
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Kvs, м3/ч | 30 | 80 | 135 | 200 | 300 | 480 | 750 |
| Ход, мм | 20 | 30 | 30 | 30 | 50 | 50 | 75 |
